100ton Высокопроизводительный грубый кран местности

Получить цену

Свяжитесь

марка: Акедо

Описание

Описание продукта

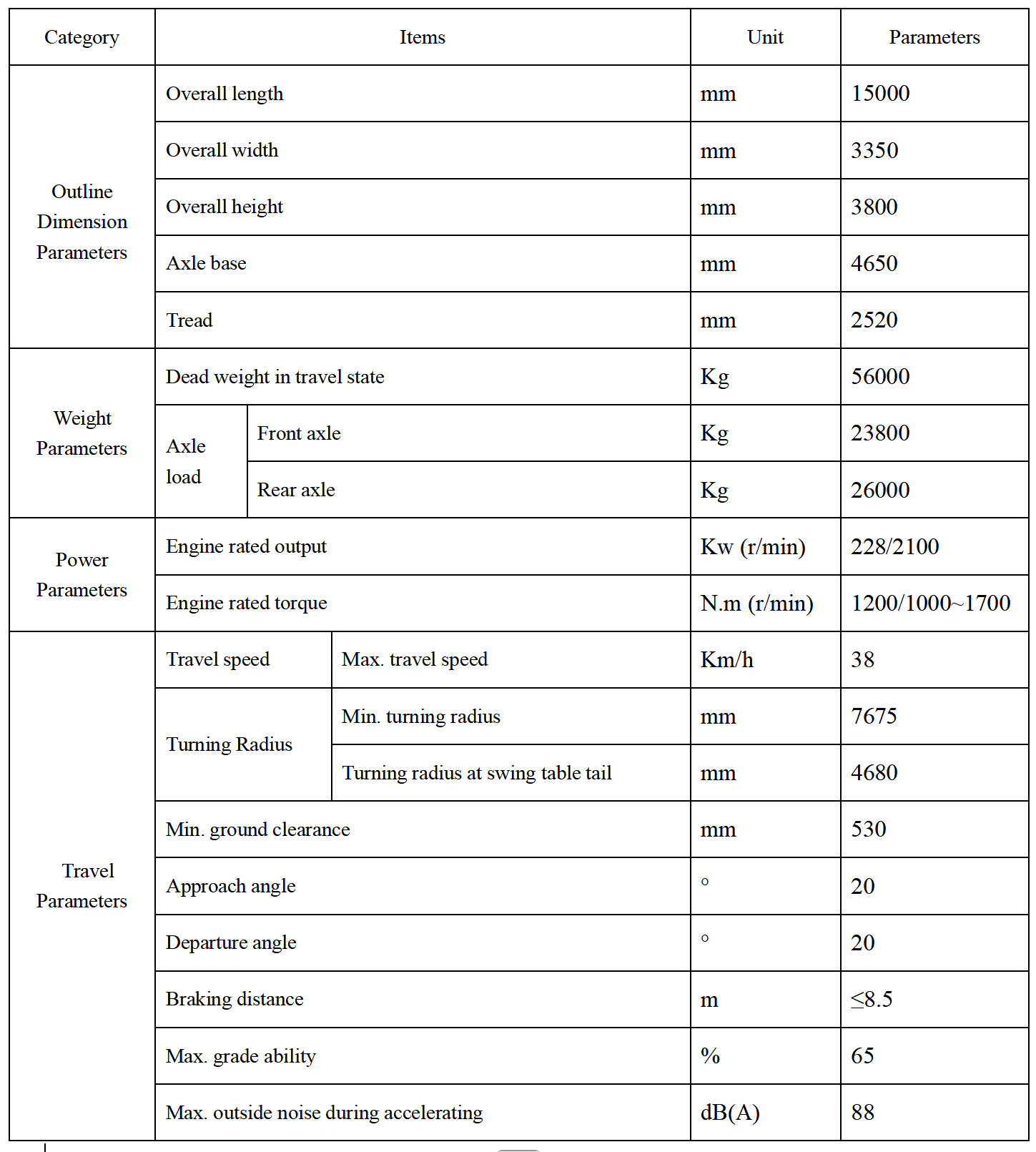

Технологический параметр RT100

Category	Items			Unit	Parameters
Outline Dimension Parameters	Overall length			mm	15000
	Overall width			mm	3350
	Overall height			mm	3800
	Axle base			mm	4650
	Tread			mm	2520
Weight Parameters	Dead weight in travel state			Kg	56000
	Axle load	Front axle		Kg	23800
		Rear axle		Kg	26000
Power Parameters	Engine rated output			Kw (r/min)	228/2100
	Engine rated torque			N.m (r/min)	1200/1000~1700
Travel Parameters	Travel speed		Max. travel speed	Km/h	38
	Turning Radius		Min. turning radius	mm	7675
			Turning radius at swing table tail	mm	4680
	Min. ground clearance			mm	530
	Approach angle			°	20
	Departure angle			°	20
	Braking distance			m	≤8.5
	Max. grade ability			%	65
	Max. outside noise during accelerating			dB(A)	88

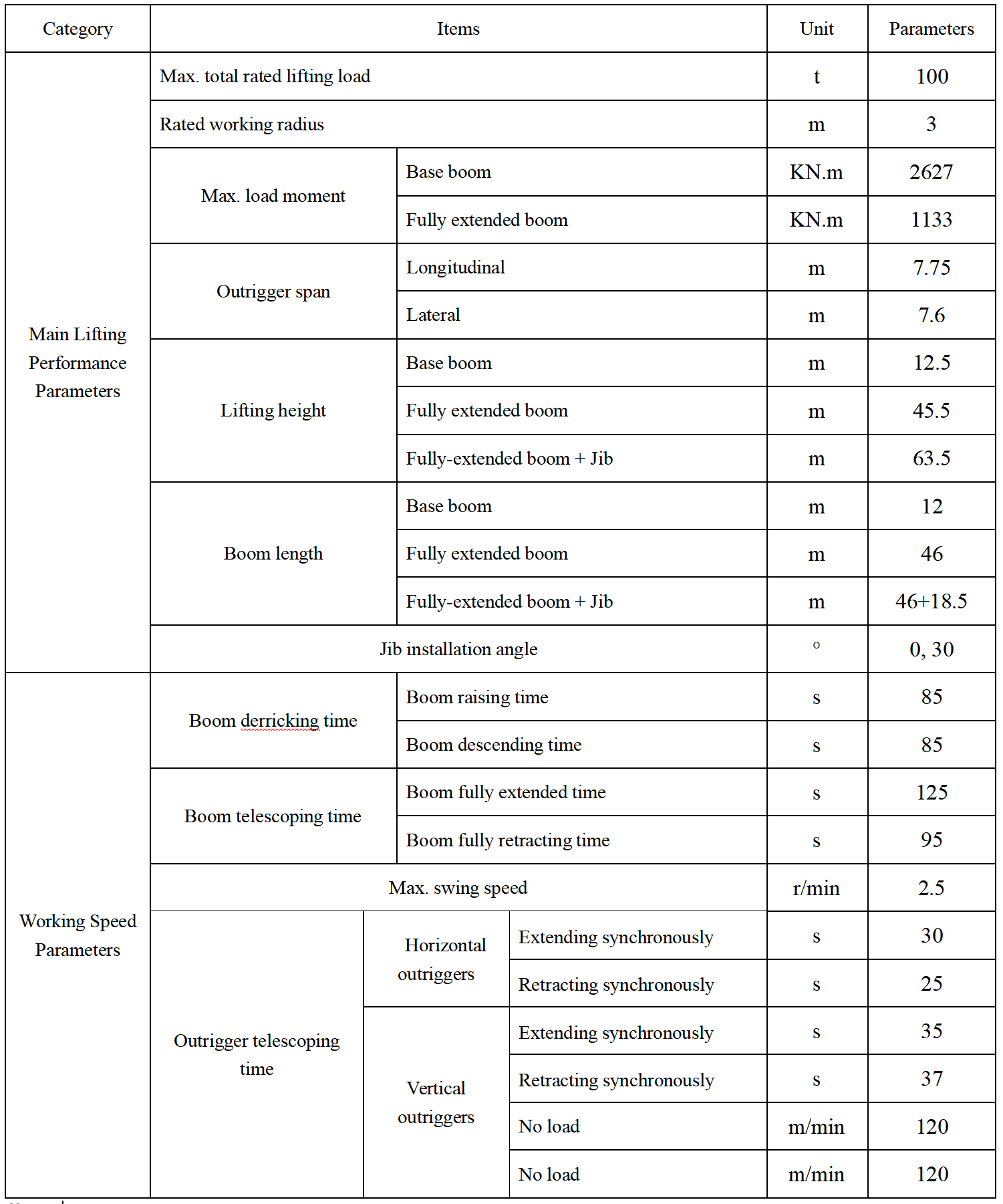

Таблица основных технических параметров RT100 в состоянии подъема

Category	Items				Unit	Parameters
Main Lifting Performance Parameters	Max. total rated lifting load				t	100
	Rated working radius				m	3
	Max. load moment		Base boom		KN.m	2627
			Fully extended boom		KN.m	1133
	Outrigger span		Longitudinal		m	7.75
			Lateral		m	7.6
	Lifting height		Base boom		m	12.5
			Fully extended boom		m	45.5
			Fully-extended boom + Jib		m	63.5
	Boom length		Base boom		m	12
			Fully extended boom		m	46
			Fully-extended boom + Jib		m	46+18.5
	Jib installation angle				°	0, 30
Working Speed Parameters	Boom derricking time		Boom raising time		s	85
			Boom descending time		s	85
	Boom telescoping time		Boom fully extended time		s	125
			Boom fully retracting time		s	95
	Max. swing speed				r/min	2.5
	Outrigger telescoping time	Horizontal outriggers		Extending synchronously	s	30
				Retracting synchronously	s	25
		Vertical outriggers		Extending synchronously	s	35
				Retracting synchronously	s	37
				No load	m/min	120
				No load	m/min	120

RT100 Общая номинальная подъемная нагрузка для бума

Radius (m)	ON OUTRIGGERS FULLY EXTENDED,360̊ ROTATION
	12.1(m)	16.4(m)	20.7(m)	27.175(m)	37.9(m)	46.5(m)
	lifting（kg）	lifting（kg）	lifting（kg）	lifting（kg）	lifting（kg）	lifting（kg）
3	100000
3.5	90000	59400
4	81400	55000
4.5	73440	47000
5	63000	44000	35200
5.5	55120	41000	33000
6	46350	38000	30000
6.5	38760	32000	28000
7	33835	28000	25000	20000	14700
8	27270	22000	22500	17000	13000
9		18000	18300	14800	10700
10		15000	14500	13500	9700
11		12500	12400	11400	8800
12			10600	9800	8000	7700
14			8000	8500	6700	5800
16				6600	5700	5000
18				5300	4800	4200
20				4200	4100	3600
22					3500	3100
24					3000	2600
26					2600	2200
28						1900
30						1600
32						1300
34						1100
36						900
Rate	14	10	8	6	4	4
Hook	100t				30t
Hook	1440 Kg				319 Kg

RT100 Общая номинальная подъемная нагрузка для бума

Radius (m)	Without outriggers, 360° swing
	boom length 12m	boom length 16.25m	boom length 20.5m	boom length 26.875m
	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)
3	29000
3.5	24000	24800
4	21300	20200	19600
4.5	18000	16900	16300	16800
5	15400	14500	13800	14300
5.5	13400	12500	11900	12400
6	11800	10900	10400	10800
6.5	10500	9600	9100	9500
7	9500	8500	8050	8400
8		6800	6300	6700
9		5500	5050	5400
10		4480	4050	4400
11			3300	3600
12			2600	2900
14				1950
16				1200
Rate	8	6	4	4
Hook standard	For 100t		For 30t
Hook weight	1440Kg		319kg

RT100 Общая номинальная подъемная нагрузка для бума

Radius (m)	Without outriggers, traveling with load, boom at the front, traveling speed: ≤2Km/h
	boom length 12m	boom length 16.25m	boom length 20.5m	boom length 26.875m
	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)
3	32000	28000
3.5	30000	25000
4	26500	22000	21000
4.5	23000	18200	17200
5	21000	15500	14800	15200
5.5	17500	11500	12700	13100
6	15700	9800	11000	11400
6.5	14400	8300	9600	10000
7	13800	7200	8600	8900
8	9500	5800	6800	7100
9		4600	5700	5900
10		3700	4600	4800
11		3000	3700	4100
12			3000	3400
14				2300
16				1600
Rate	8	6	4	4
Hook standard	For 100t		For 30t
Hook weight	1440Kg		319kg

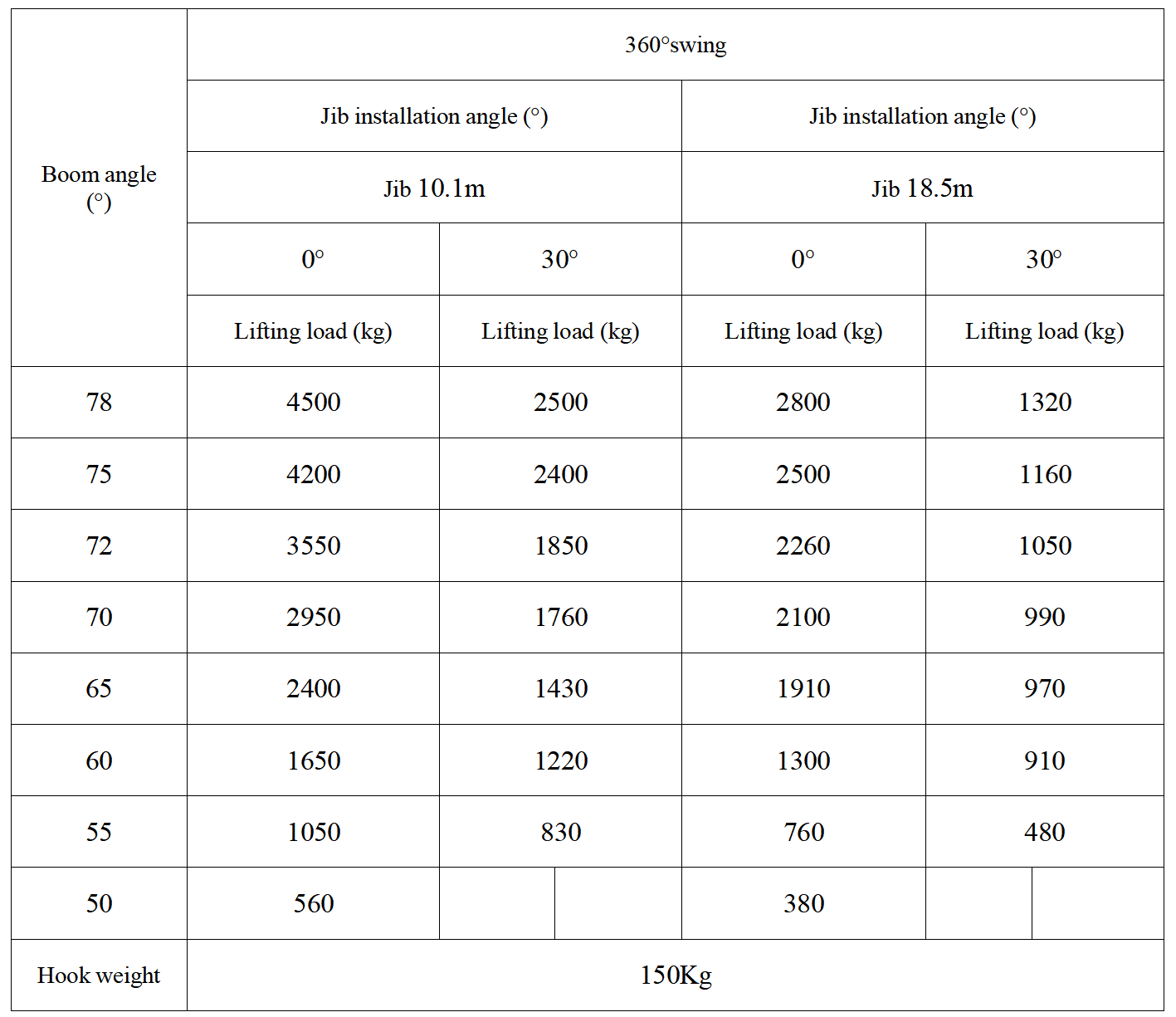

RT100 Общая номинальная подъемная нагрузка для J IB

Boom angle (°)	360°swing
	Jib installation angle (°)		Jib installation angle (°)
	Jib 10.1m		Jib 18.5m
	0°	30°	0°	30°
	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)
78	4500	2500	2800	1320
75	4200	2400	2500	1160
72	3550	1850	2260	1050
70	2950	1760	2100	990
65	2400	1430	1910	970
60	1650	1220	1300	910
55	1050	830	760	480
50	560		380
Hook weight	150Kg

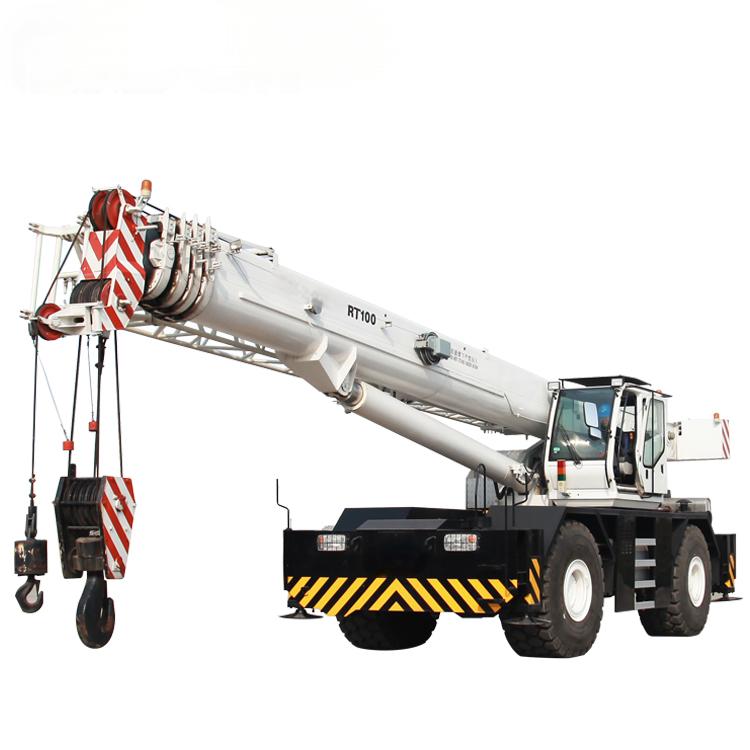

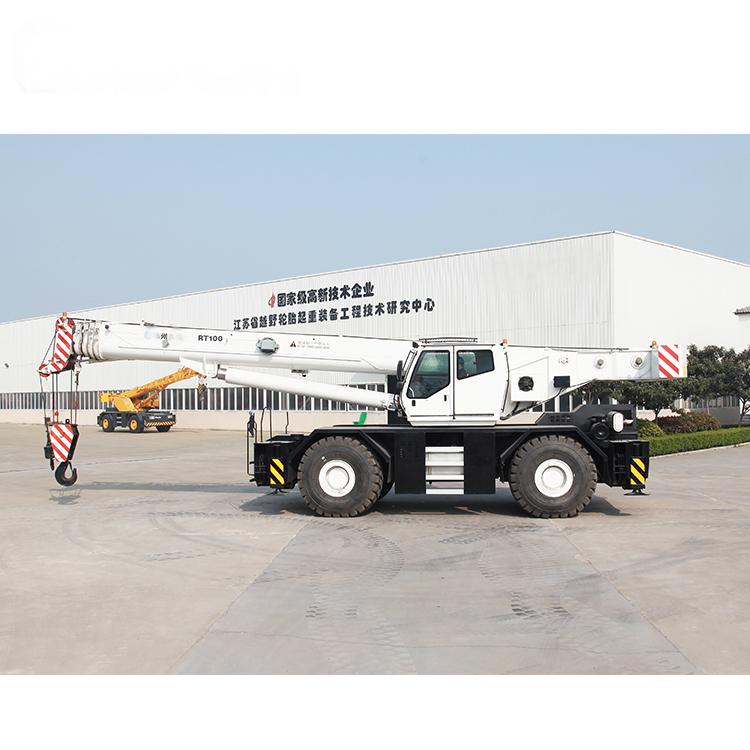

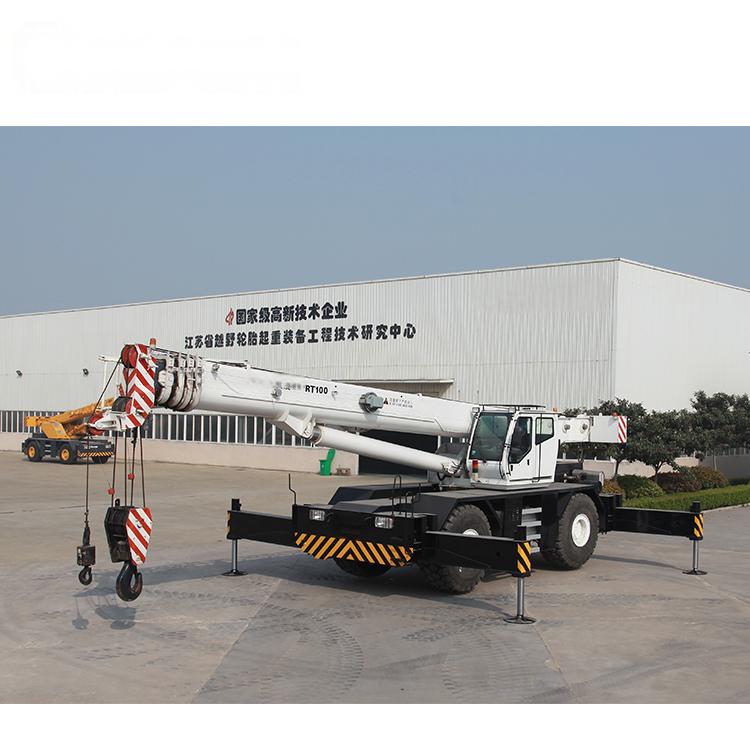

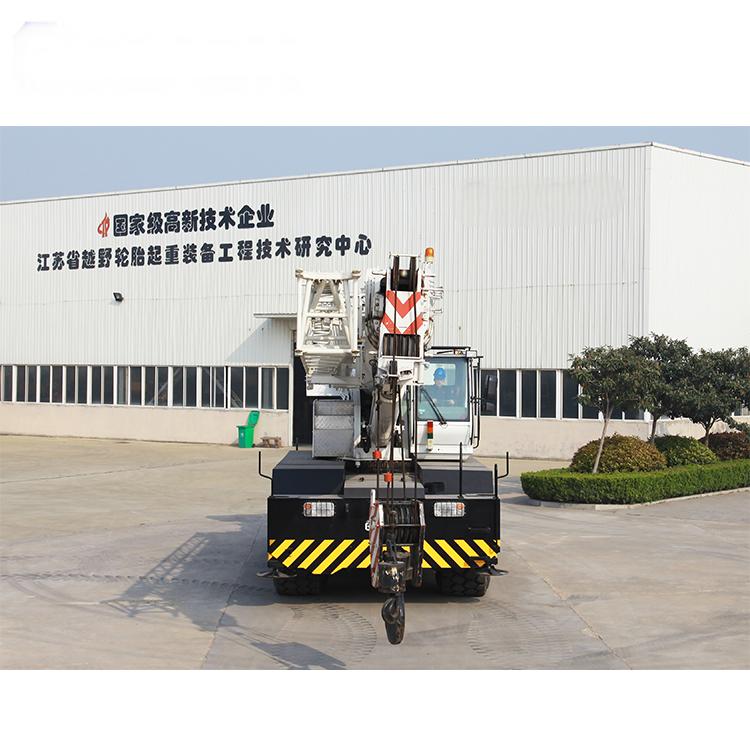

RT100 Model 100 тонн шины внедорожного кран: комбинация мощной подъемной емкости и эффективной рабочей производительности

RT100 100 тонн Tire Crane-это высокоэффективное подъемное оборудование, предназначенное для сложных условий труда, с сильной подъемной мощностью и превосходными производительность внедорожни, широко используемых на строительных площадках, полевых нефтяных месторождениях, шахтах, портах, логистических базах и других местах.

Сильная подъемная способность
Tire Tire Tire Crane имеет максимальный номинальный подъемный вес 100 тонн, что позволяет легко справляться с потребностями в подъеме больших компонентов и тяжелого оборудования для удовлетворения разнообразных сложных сценариев строительства

Отличное внедорожное выступление
RT100 оснащен высокоэффективными внедорожными шинами и системой с полным приводом, которая обеспечивает отличную сцепление и проходимость для стабильного вождения на грубой местности, такой как грязь, грубая и мягкая почва.

Гибкая операция
RT100 использует расширенную гидравлическую систему и электронную систему управления для легкой и точной работы. Он имеет множество режимов рулевого управления, в том числе рулевое управление с передним колесом, четырехколесное рулевое управление и рулевое управление крабов, что может быстро адаптироваться к различным условиям рабочего сайта. Крейн может быть повернут на 360 ° и поддерживает неоспарированную работу ноги и подъемную нагрузку, что еще больше улучшает эксплуатационную гибкость.

Стабильность и безопасность
Широкая колесная база и короткая колесная база RT100 делают автомобиль стабильным и подходящим для узких рабочих мест. Кран оснащен расширенными устройствами безопасности, такими как ограничитель моментов, анти-перегруженное устройство и система тревоги с ошибками для обеспечения безопасного и надежного процесса работы

Широкий спектр сценариев применения
RT100 подходит для различных сложных условий, включая, помимо прочего:
Строительная площадка: используется для стальной конструкции Установки высотных зданий, подъемной стен с стеклянной шторкой и т. Д.
Полевой нефтяной поле: Заполните установку и обслуживание бурового оборудования.
Горнодобывающие операции: движущаяся руда и большая техника в грубых туннелях.
Обработка портов: повысить эффективность обработки грузов и повысить емкость обработки портов.

Мы самостоятельно проектируем и производим следующие четыре основные категории продуктов: подъемный механизм: грузовик, складной бум и кран с прямым грузовиком, кран-паук, буровый кран и быстро эридирующий башен.
