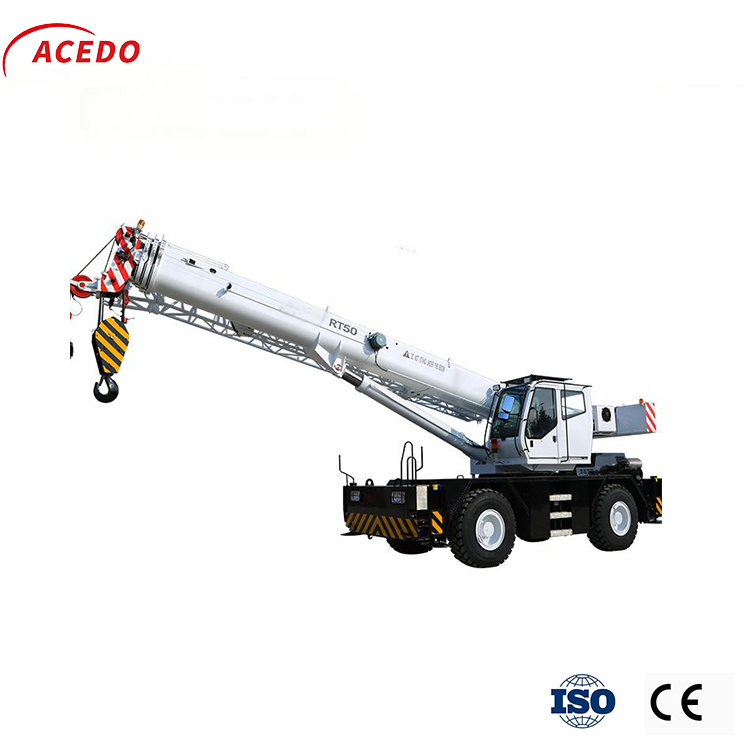

50ton Rough Lons Crane

00:45

Описание продукта

Технологический параметр RT50

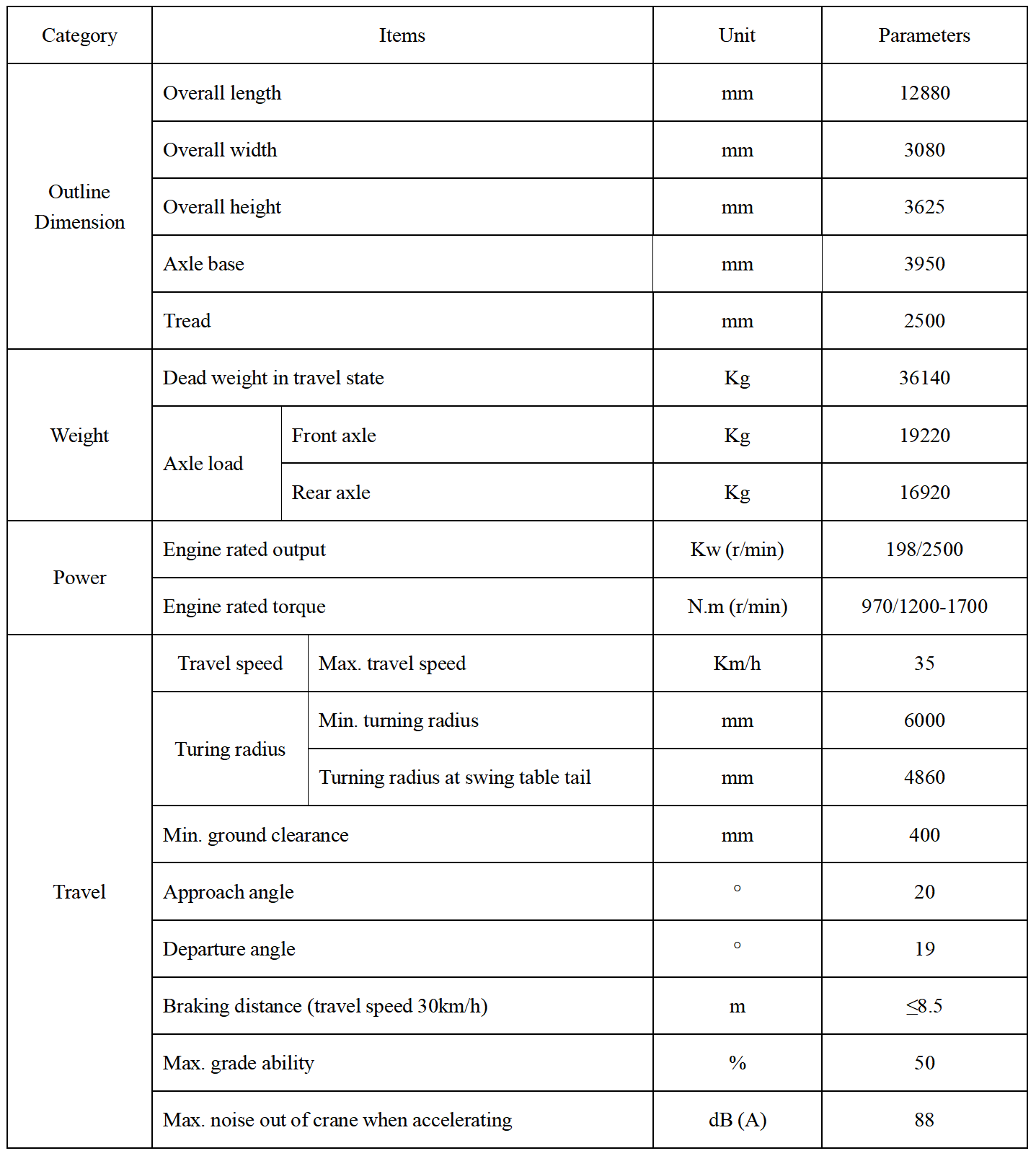

Таблица основных технических параметров RT50 в состоянии путешествия

Category	Items			Unit	Parameters
Outline Dimension	Overall length			mm	12880
	Overall width			mm	3080
	Overall height			mm	3625
	Axle base			mm	3950
	Tread			mm	2500
Weight	Dead weight in travel state			Kg	36140
	Axle load	Front axle		Kg	19220
		Rear axle		Kg	16920
Power	Engine rated output			Kw (r/min)	198/2500
	Engine rated torque			N.m (r/min)	970/1200-1700
Travel	Travel speed		Max. travel speed	Km/h	35
	Turing radius		Min. turning radius	mm	6000
			Turning radius at swing table tail	mm	4860
	Min. ground clearance			mm	400
	Approach angle			°	20
	Departure angle			°	19
	Braking distance (travel speed 30km/h)			m	≤8.5
	Max. grade ability			%	50
	Max. noise out of crane when accelerating			dB (A)	88

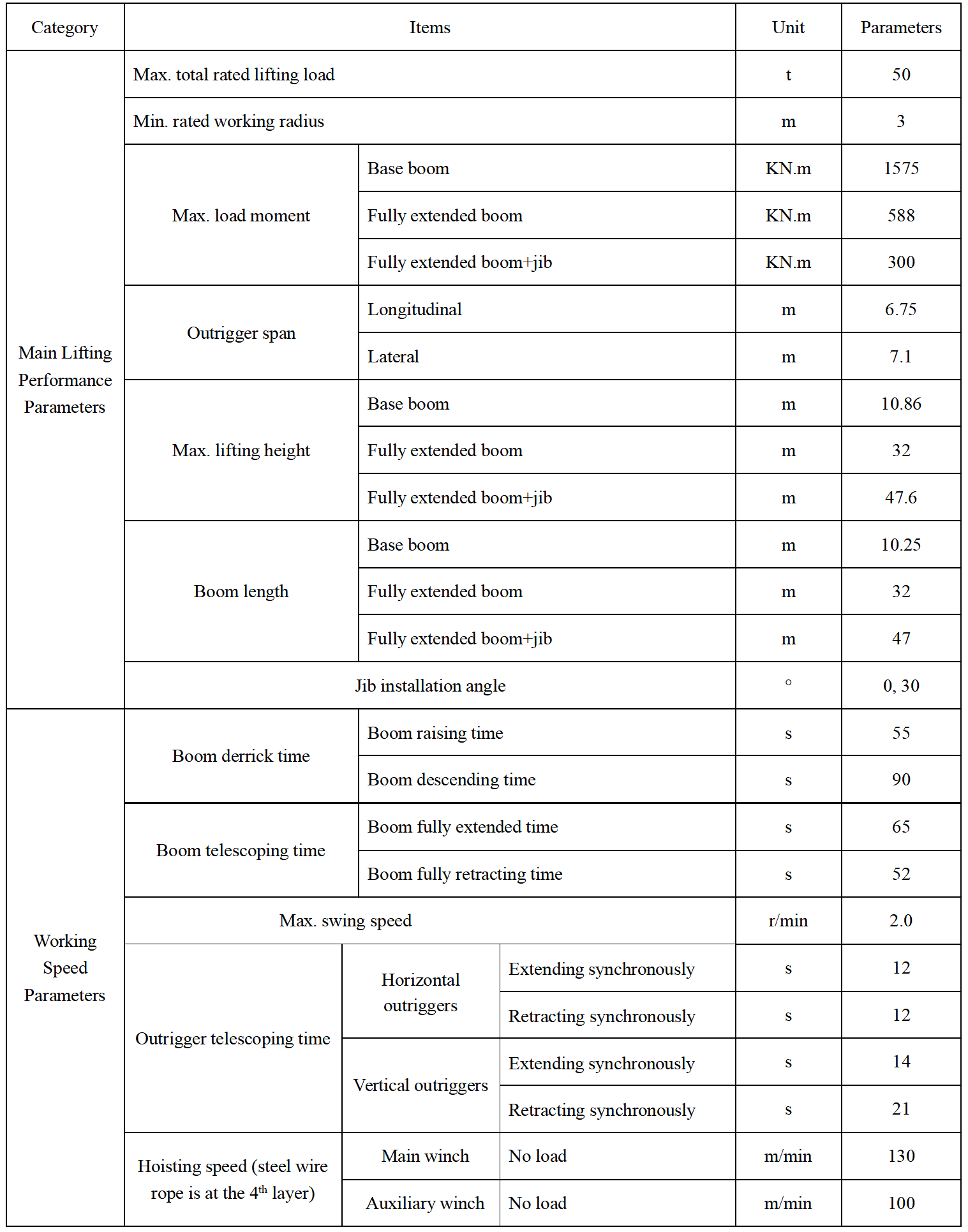

Основные технические параметры RT50 в состоянии подъема

Category	Items				Unit	Parameters
Main Lifting Performance Parameters	Max. total rated lifting load				t	50
	Min. rated working radius				m	3
	Max. load moment		Base boom		KN.m	1575
			Fully extended boom		KN.m	588
			Fully extended boom+jib		KN.m	300
	Outrigger span		Longitudinal		m	6.75
			Lateral		m	7.1
	Max. lifting height		Base boom		m	10.86
			Fully extended boom		m	32
			Fully extended boom+jib		m	47.6
	Boom length		Base boom		m	10.25
			Fully extended boom		m	32
			Fully extended boom+jib		m	47
	Jib installation angle				°	0, 30
Working Speed Parameters	Boom derrick time		Boom raising time		s	55
			Boom descending time		s	90
	Boom telescoping time		Boom fully extended time		s	65
			Boom fully retracting time		s	52
	Max. swing speed				r/min	2.0
	Outrigger telescoping time	Horizontal outriggers		Extending synchronously	s	12
				Retracting synchronously	s	12
		Vertical outriggers		Extending synchronously	s	14
				Retracting synchronously	s	21
	Hoisting speed (steel wire rope is at the 4^th layer)	Main winch		No load	m/min	130
		Auxiliary winch		No load	m/min	100

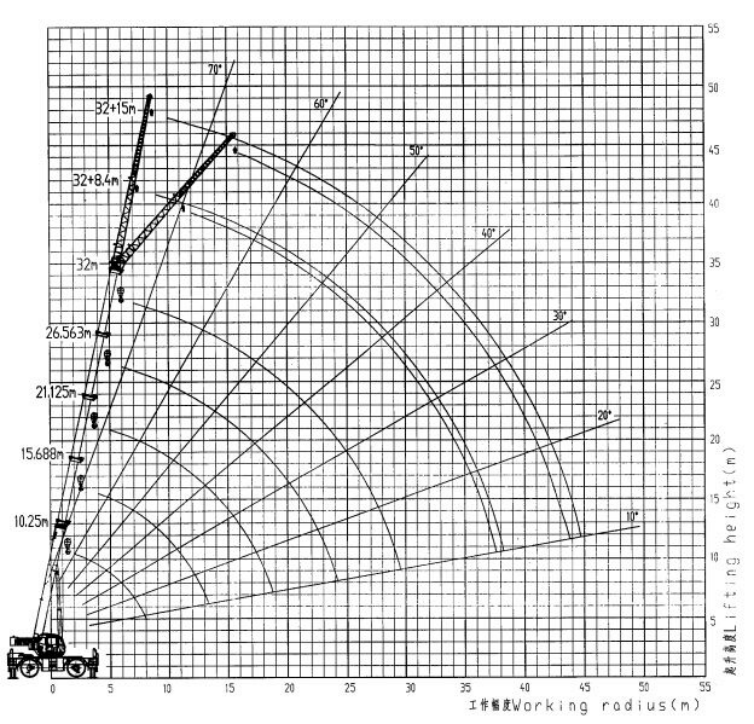

Загрузочная карта RT50

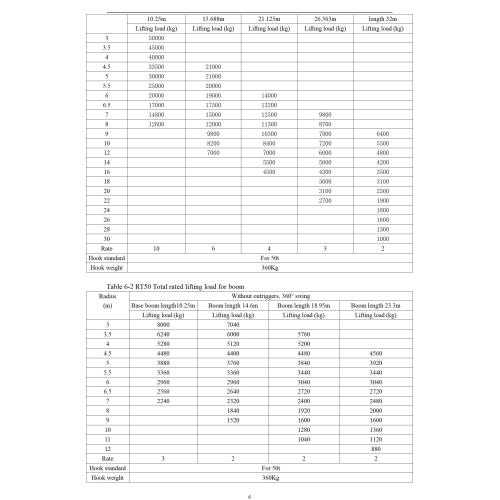

RT50 Общая номинальная подъемная нагрузка для бума

Radius (m)	Full-extend outriggers, 360°swing
	Base boom length 10.25m	Boom length 15.688m	Boom length 21.125m	Boom length 26.563m	Full-extend boom length 32m
	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)
3	50000
3.5	45000
4	40000
4.5	33500	21000
5	30000	21000
5.5	25000	20000
6	20000	19000	14000
6.5	17000	17500	13200
7	14800	15000	12500	9800
8	12600	12000	11300	8700
9		9800	10300	7900	6400
10		8200	8400	7200	5500
12		7000	7000	6000	4800
14			5500	5000	4200
16			4500	4300	3500
18				3600	3100
20				3100	2500
22				2700	1900
24					1800
26					1600
28					1300
30					1000
Rate	10	6	4	3	2
Hook standard	For 50t
Hook weight	360Kg

RT50 Общая номинальная подъемная нагрузка для бума

Radius (m)	Without outriggers, 360° swing
	Base boom length10.25m	Boom length 14.6m	Boom length 18.95m	Boom length 23.3m
	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)
3	8000	7040
3.5	6240	6000	5760
4	5280	5120	5200
4.5	4480	4400	4480	4560
5	3880	3760	3840	3920
5.5	3360	3360	3440	3440
6	2960	2960	3040	3040
6.5	2560	2640	2720	2720
7	2240	2320	2400	2480
8		1840	1920	2000
9		1520	1600	1600
10			1280	1360
11			1040	1120
12				880
Rate	3	2	2	2
Hook standard	For 50t
Hook weight	360Kg

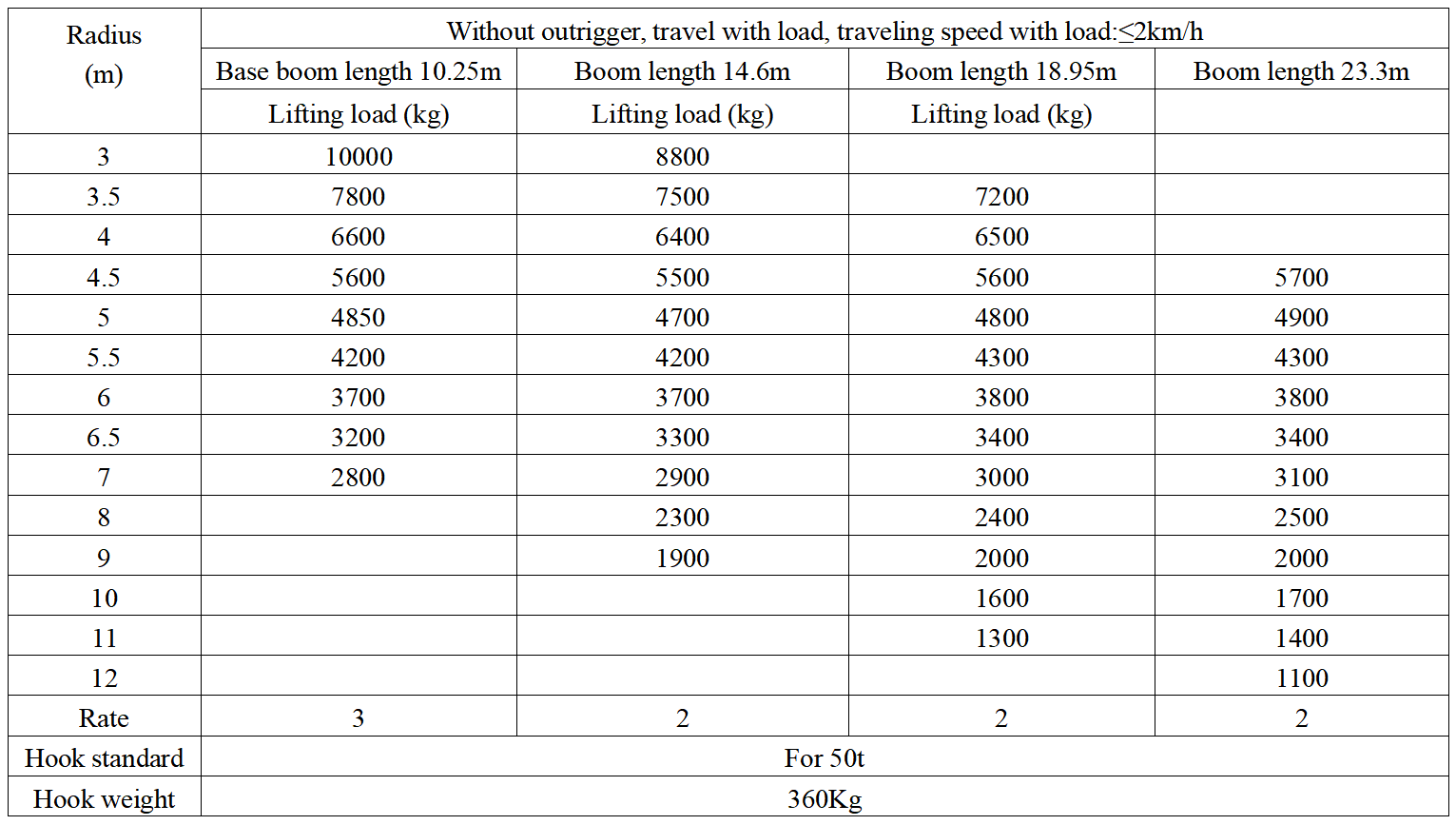

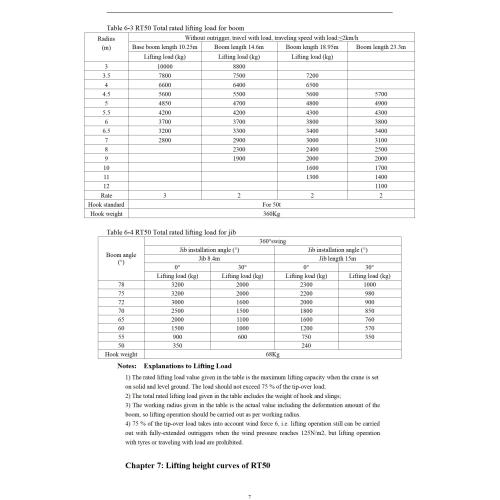

RT50 Общая номинальная подъемная нагрузка для бума

Radius (m)	Without outrigger, travel with load, traveling speed with load:≤2km/h
	Base boom length 10.25m	Boom length 14.6m	Boom length 18.95m	Boom length 23.3m
	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)
3	10000	8800
3.5	7800	7500	7200
4	6600	6400	6500
4.5	5600	5500	5600	5700
5	4850	4700	4800	4900
5.5	4200	4200	4300	4300
6	3700	3700	3800	3800
6.5	3200	3300	3400	3400
7	2800	2900	3000	3100
8		2300	2400	2500
9		1900	2000	2000
10			1600	1700
11			1300	1400
12				1100
Rate	3	2	2	2
Hook standard	For 50t
Hook weight	360Kg

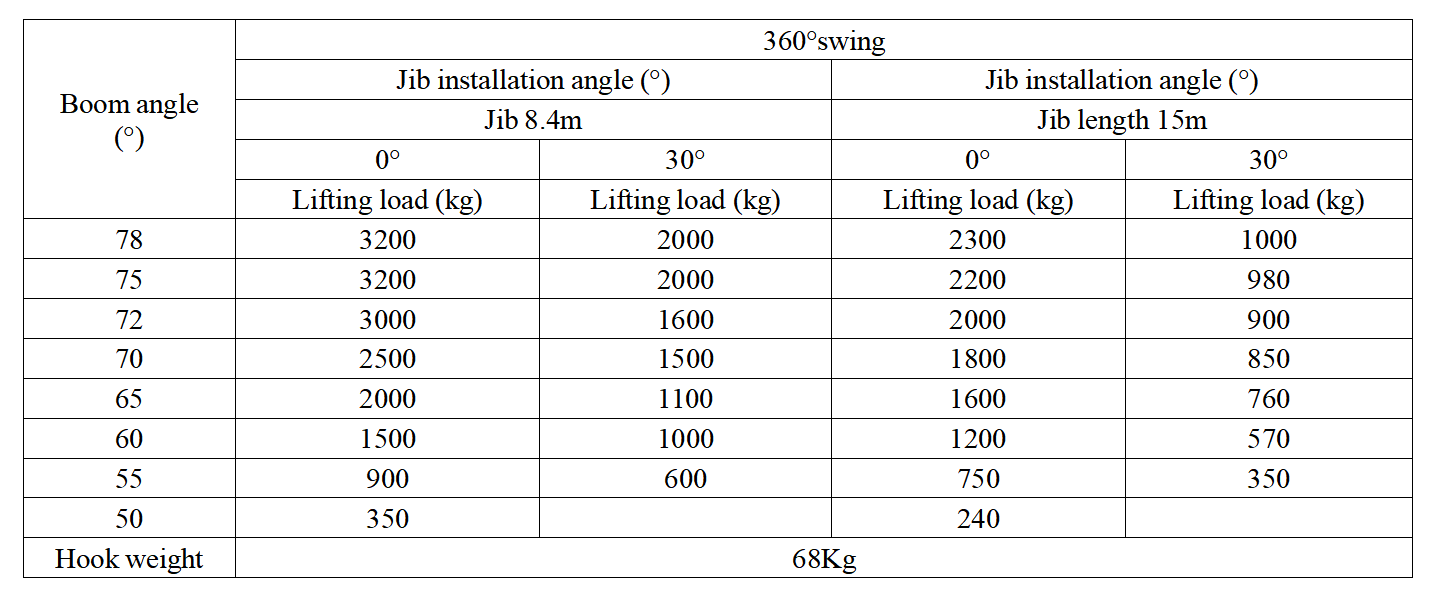

RT50 Общая номинальная подъемная нагрузка для J IB

Boom angle (°)	360°swing
	Jib installation angle (°)		Jib installation angle (°)
	Jib 8.4m		Jib length 15m
	0°	30°	0°	30°
	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)
78	3200	2000	2300	1000
75	3200	2000	2200	980
72	3000	1600	2000	900
70	2500	1500	1800	850
65	2000	1100	1600	760
60	1500	1000	1200	570
55	900	600	750	350
50	350		240
Hook weight	68Kg

RT50 Crane: эффективное и надежное подъемное решение

1. Высокая грузоподъемность: легко обрабатывать тяжелые задачи подъема
Краны Xugong RT50 выделяются своими превосходными возможностями подъема, которые могут легко справиться с различными сложными задачами подъема. С номинальной подъемной мощностью 50 тонн RT50 легко способен поднимать большие компоненты здания или тяжелое оборудование для удовлетворения разнообразных потребностей в подъеме. Эта высокая пропускная способность заставляет RT50 хорошо работать на строительных площадках, шахтах, портах и других сценариях, значительно повышая эффективность и безопасность строительства.

2. Сильная гибкость: эффективная работа в сложной местности
RT50 Crane использует полноприводную управляющую систему с полным приводом, а конфигурация полноприводного и полного рулевого управления делает ее чрезвычайно маневренным и гибким. Будь то на небольшой строительной площадке или в сложных условиях местности, RT50 является гибким и может легко выполнить задачу. Его полноприборная рулевая система поддерживает множество режимов рулевого управления, в том числе четырех колесного рулевого управления, рулевого управления переднего колеса, рулевого управления задним колесом и линейки крабов, что позволяет кранам более гибко работать в узких пространствах и в сложной местности, что значительно повышает эффективность работы.

3. Легко в контроле: гуманизированный дизайн для улучшения опыта работы
Консоль управления краном Xugong RT50 с удобным дизайном, оснащенным регулируемыми сиденьями, джойстиками и интуитивно понятными кнопками, простые в эксплуатации и интуитивно понятно. Эта конструкция не только повышает производительность оператора, но и эффективно снижает риск неправильной работы

4. Безопасно и надежно: всесторонняя безопасность
Кран RT50 оснащен расширенными системами и оснащен несколькими защитными защитами, такими как защита от перегрузки, ограничители высоты и защита от опрокидывания. Эти устройства могут эффективно обеспечить безопасную и надежную работу крана, обеспечивая полный спектр гарантий безопасности для операторов и оборудования. Усовершенствованная гидравлическая система обеспечивает плавный и точный процесс подъема, в то время как электрическая система обеспечивает эффективную передачу и управление мощностью. Эти передовые технологии позволяют RT50 поддерживать оптимальную производительность в всех условиях эксплуатации, обеспечивая безопасность и надежность.

5. Легкое обслуживание: модульный дизайн и идеальные послепродажи
Кран RT50 принимает модульную конструкцию, что делает соединение между каждым компонентным модулем компактным и простым в разборке и сборке. Эта конструкция облегчает техническое обслуживание и ремонт и значительно уменьшает простоя.
Кран RT50 с его высокой грузоподъемностью, сильной гибкостью, легкой обработкой, надежной безопасностью и легким обслуживанием, является идеальным выбором для различных операций подъема. Это не только повышает эффективность строительства, но и обеспечивает прочную и надежную гарантию для инженерного строительства. Будь то большой строительный проект, добыча полезных ископаемых или логистики порта, RT50 может удовлетворить различные потребности пользователей с ее превосходной производительностью и надежностью и стать полезным помощником в современных инженерных операциях.
