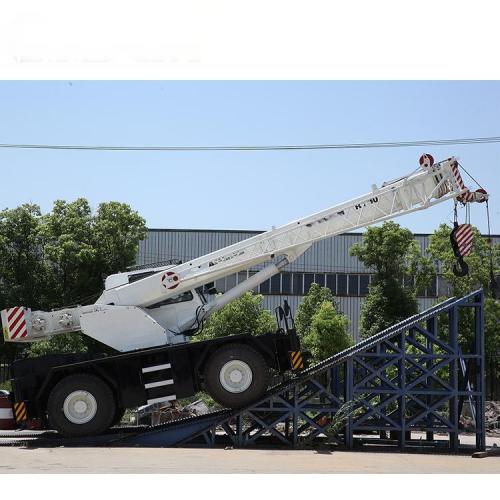

30ton Rough Lons Crane

Получить цену

Свяжитесь

марка: Акедо

Описание

Описание продукта

Технологический параметр RT30

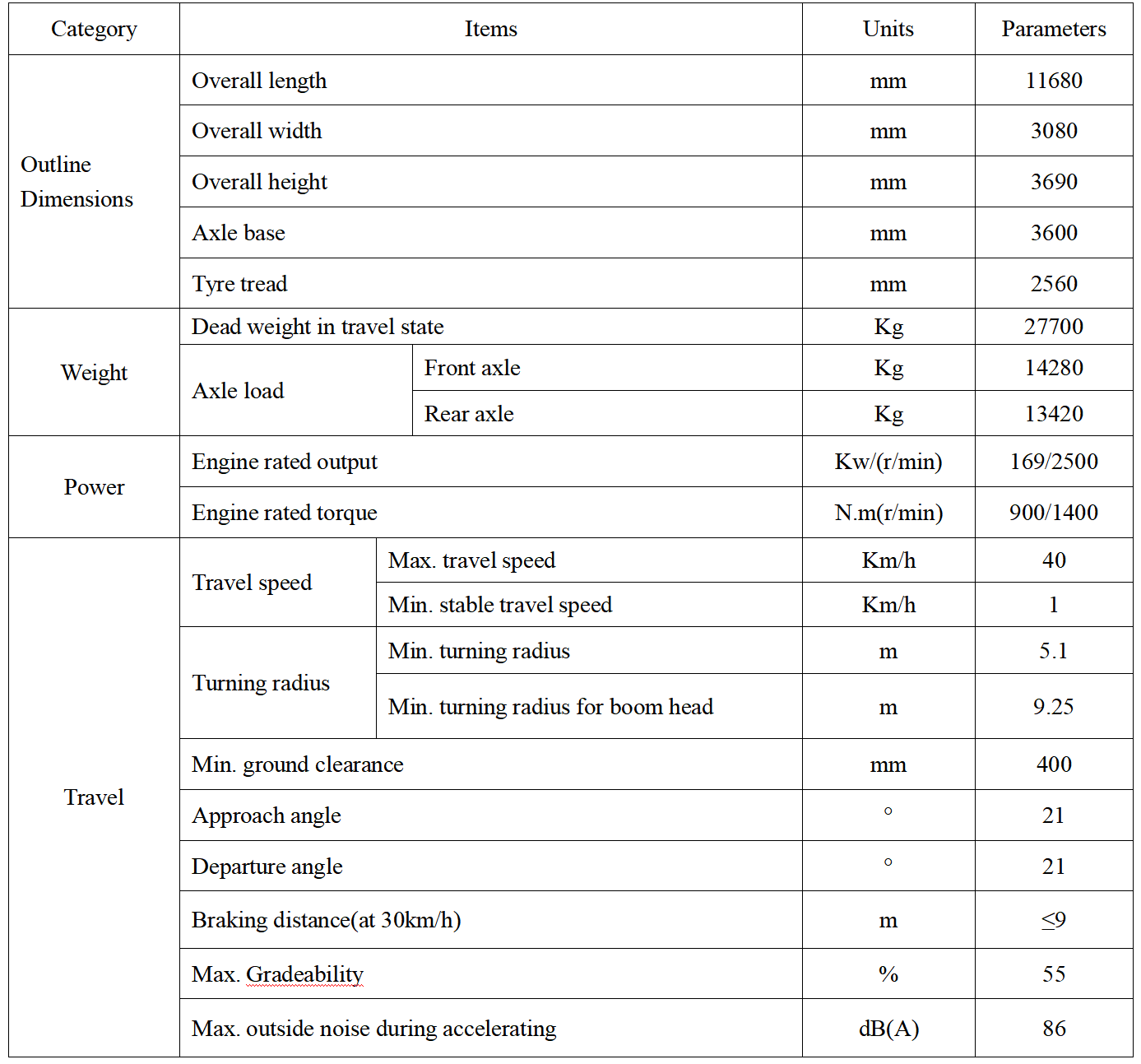

Таблица 1 RT30 Основные технические параметры в состоянии путешествий

Category	Items			Units	Parameters
Outline Dimensions	Overall length			mm	11680
	Overall width			mm	3080
	Overall height			mm	3690
	Axle base			mm	3600
	Tyre tread			mm	2560
Weight	Dead weight in travel state			Kg	27700
	Axle load		Front axle	Kg	14280
			Rear axle	Kg	13420
Power	Engine rated output			Kw/(r/min)	169/2500
	Engine rated torque			N.m(r/min)	900/1400
Travel	Travel speed	Max. travel speed		Km/h	40
		Min. stable travel speed		Km/h	1
	Turning radius	Min. turning radius		m	5.1
		Min. turning radius for boom head		m	9.25
	Min. ground clearance			mm	400
	Approach angle			°	21
	Departure angle			°	21
	Braking distance(at 30km/h)			m	≤9
	Max. Gradeability			%	55
	Max. outside noise during accelerating			dB(A)	86

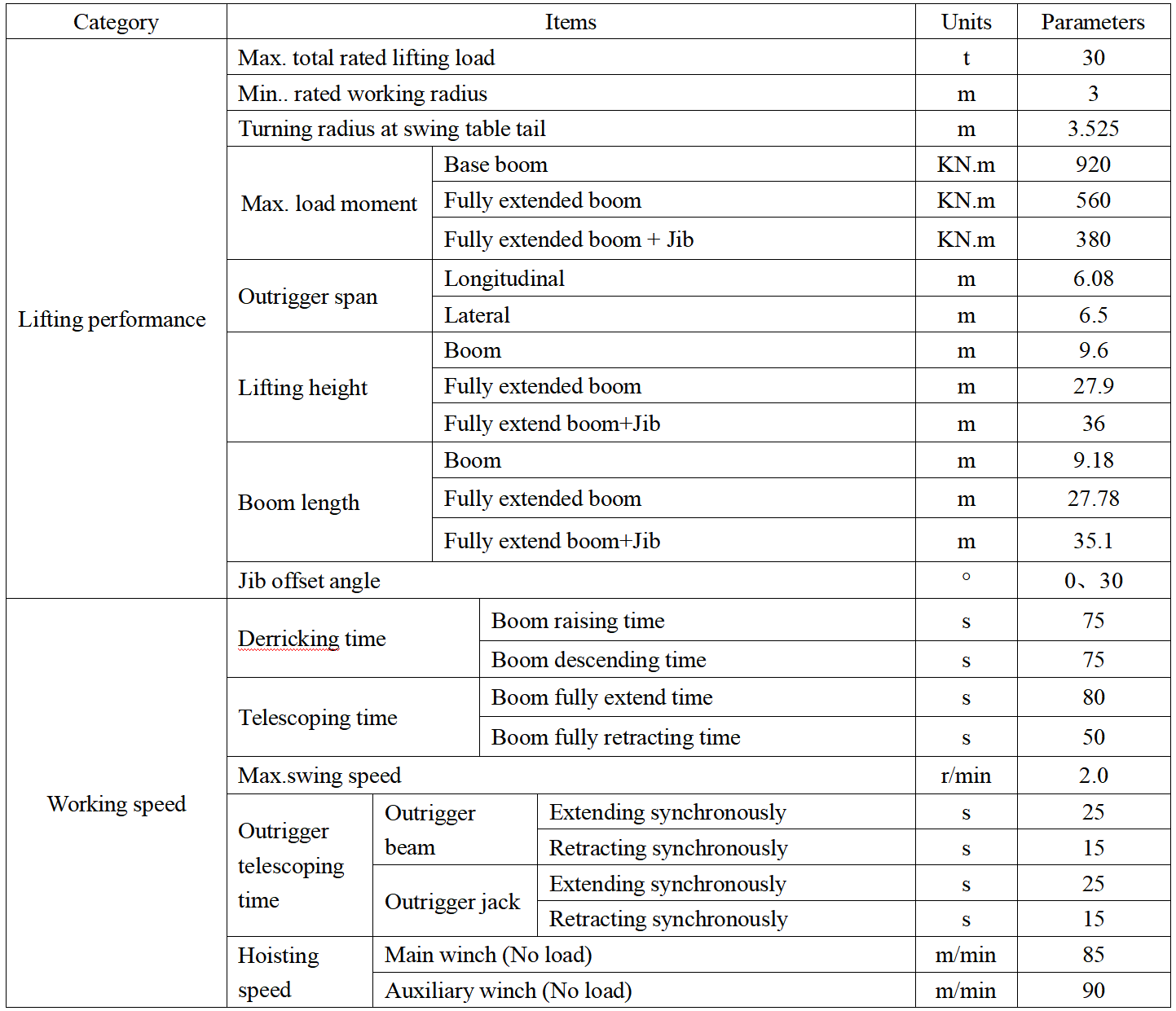

Таблица 5- 2 RT30 Основные технические параметры в состоянии подъема

Category	Items					Units	Parameters
Lifting performance	Max. total rated lifting load					t	30
	Min.. rated working radius					m	3
	Turning radius at swing table tail					m	3.525
	Max. load moment		Base boom			KN.m	920
			Fully extended boom			KN.m	560
			Fully extended boom + Jib			KN.m	380
	Outrigger span		Longitudinal			m	6.08
			Lateral			m	6.5
	Lifting height		Boom			m	9.6
			Fully extended boom			m	27.9
			Fully extend boom+Jib			m	36
	Boom length		Boom			m	9.18
			Fully extended boom			m	27.78
			Fully extend boom+Jib			m	35.1
	Jib offset angle					°	0、30
Working speed	Derricking time			Boom raising time		s	75
				Boom descending time		s	75
	Telescoping time			Boom fully extend time		s	80
				Boom fully retracting time		s	50
	Max.swing speed					r/min	2.0
	Outrigger telescoping time	Outrigger beam			Extending synchronously	s	25
					Retracting synchronously	s	15
		Outrigger jack			Extending synchronously	s	25
					Retracting synchronously	s	15
	Hoisting speed	Main winch (No load)				m/min	85
		Auxiliary winch (No load)				m/min	90

Глава 6: Загрузочная диаграмма RT30

Стол 6-1 RT30 Общая номинальная подъемная нагрузка для бума

Radius (m)	Full-extend outriggers, 360° swing
	Base Boom 9180	Mid-extend boom 15300	Mid-extend boom 21300	Fully-extend boom 27780
	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)
3	30000
3.5	27800	19700
4	24200	19500	12800
4.5	21700	19100	12800	8200
5	20100	18400	11900	8200
5.5	18200	16900	11200	8200
6	16500	15800	10700	8200
6.5	15200	14700	10000	7800
7		13800	8900	7200
8		12700	7900	6400
9		11200	7200	5800
10		8700	6500	5300
11		7200	5700	4900
12		5800	4800	4500
13		4900	4200	4200
14		4200	3700	3900
15			2900	3600
16			2700	3200
17			2200	2800
18				2500
19				2200
20				1800
22				1500
24				1200
Rate	10	8	6	4
Hook standard	For 30t
Hook weight	280Kg

Таблица 6-2 RT30 Общая номинальная подъемная нагрузка для бума

Radius (m)	Without outriggers, 360° swing
	Base boom 9180	Mid-extend boom 15300	Mid-extend boom 21300
	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)
3	8500
3.5	7600	7200
4	6500	6400	4800
4.5	5800	5300	4600
5	5100	4600	4100
5.5	4500	3900	3700
6	3700	3200	3200
6.5	2800	2500	2700
7		2100	2300
8		1800	1900
9		1400	1600
10		1000	1200
11			860
Rate	8	6	4
Hook standard	For 30t
Hook weight	280Kg

Таблица 6-3 RT30 Общая номинальная подъемная нагрузка для бума

Radius (m)	Without outriggers, lifting travel, Drive with load: ≤2Km/h
	Base boom 9180	Mid-extend boom 15300	Mid-extend boom 21300
	Lifting load (kg)	Lifting load (kg)	Lifting load (kg)
3	11000
3.5	11000	8200
4	10200	8200	6000
4.5	9700	8100	6000
5	8500	7400	6000
5.5	7300	6500	5400
6	6300	5800	5100
6.5	5400	5200	4700
7		4700	4300
8		3800	3800
9		3000	3200
10		2500	2800
11		2000	2300
12		1600	2000
13		1200	1700
14			1200
15			1000
16			850
17			700
18			500
Rate	8	6	4
Hook standard	For 30t
Hook weight	280Kg

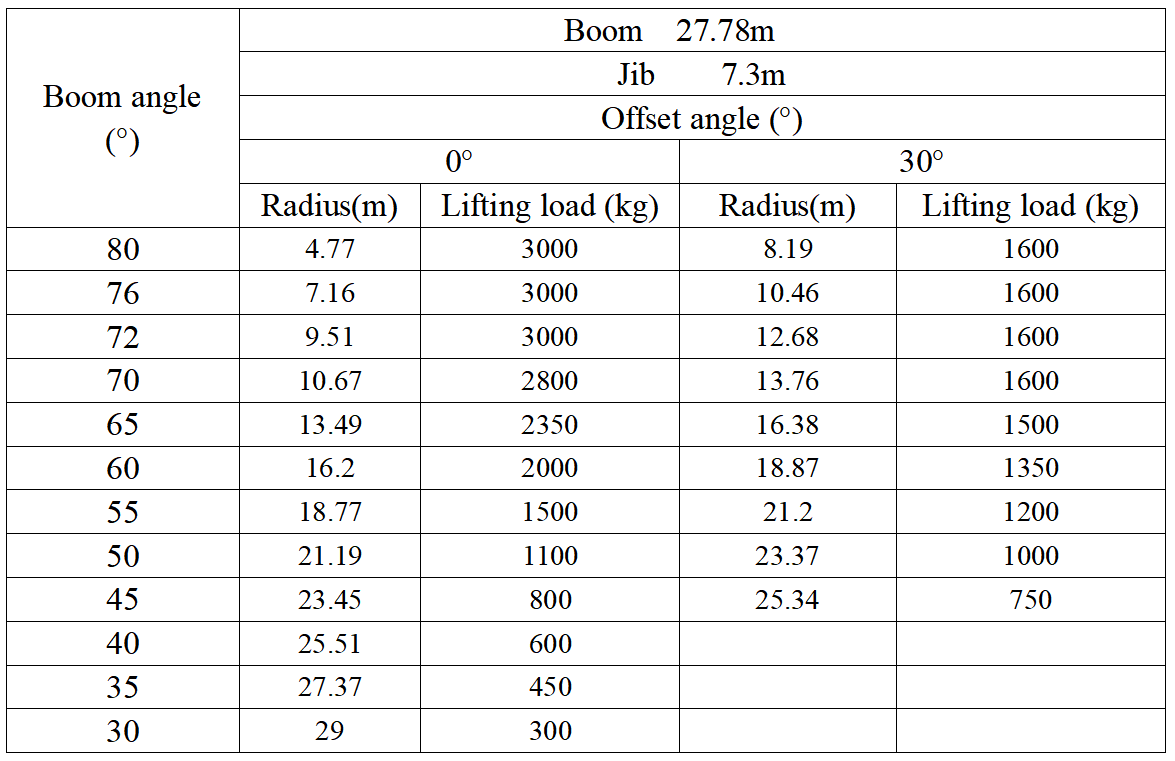

Таблица 6-4 RT30 Общая номинальная подъемная нагрузка для J IB

Boom angle (°)	Boom 27.78m
	Jib 7.3m
	Offset angle (°)
	0°		30°
	Radius(m)	Lifting load (kg)	Radius(m)	Lifting load (kg)
80	4.77	3000	8.19	1600
76	7.16	3000	10.46	1600
72	9.51	3000	12.68	1600
70	10.67	2800	13.76	1600
65	13.49	2350	16.38	1500
60	16.2	2000	18.87	1350
55	18.77	1500	21.2	1200
50	21.19	1100	23.37	1000
45	23.45	800	25.34	750
40	25.51	600
35	27.37	450
30	29	300

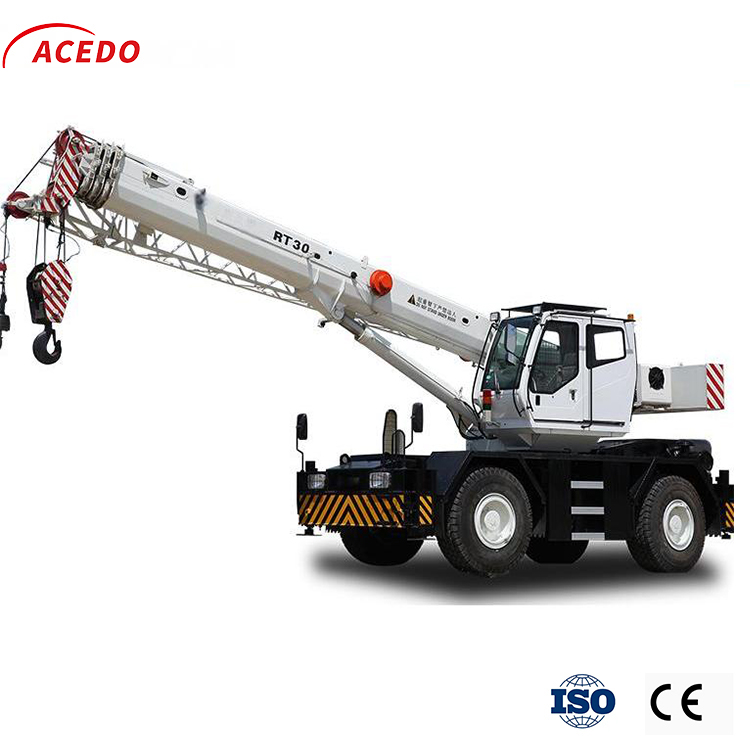

RT30: модель совершенства для бездорожья
На сложной и изменчивой строительной площадке RT30 Model 30 тонн внедорожного кран с его превосходной производительностью и сильной адаптивностью стал основой инженерных операций. Это не только демонстрирует эффективность и точность крана, но и демонстрирует непревзойденную возможность бездорожья на бурной местности.

Сильная сила и отличная производительность внедорожника
RT30 оснащен высокопроизводительным дизельным двигателем для обеспечения непрерывной поддержки питания для крана. Его четырехколесная система и трансмиссия с высоким содержанием точки позволяют ей поддерживать сильную тягу и стабильность на грязной, бурной местности. Будь то крутой или грязный, RT30 легко справиться, демонстрируя превосходную внедорожную производительность.

Эффективная подъем и точная обработка
RT30 может легко соответствовать требованиям подъема в различных сложных условиях эксплуатации. Его расширенные системы и элементы управления обеспечивают плавный и точный процесс подъема. В просторной и яркой кабине оператор может легко выполнить сложные задачи подъема через интуитивно понятный операционный интерфейс, который значительно повышает эффективность работы.

Гибкая подвижность и всеобъемлющая адаптация
RT30 имеет множество режимов рулевого управления, которые позволяют кран быть высоко маневреному в узких участках и в сложных условиях, что позволяет ему гибко перемещаться через зону строительства, на один шаг за раз, увеличивая гибкость и точность работы.

Безопасная, надежная и удобная работа
RT30 оснащен несколькими безопасными устройствами, чтобы обеспечить безопасность всесторонней работы. Учебный пользовательский дизайн кабины, оснащенный системами с высокой выходной отоплением и кондиционированием воздуха, предоставляет операторам удобную рабочую среду и еще больше повышает безопасность работы.

Широкое применение и сильная адаптивность
RT30 Model 30 тонн внедорожного крана широко используется на строительных площадках, нефтяных месторождениях, шахтах, логистических базах и других сценариях. Будь то в бурных горах или грязных болотах, RT30 адаптируется к широкому диапазону задач тяжелой подъема и обработки материалов. Благодаря отличной производительности и надежным качеством, он завоевал доверие и похвалу большинства пользователей.
Кран кросс-кантри RT30 модели 30 тонн, с превосходной производительности кросс-кантри, эффективной подъемной способностью, гибкой мобильностью и надежной безопасностью, стал незаменимым тяжелым оборудованием в современных инженерных операциях. Это не только повышает эффективность строительства, но и показывает непревзойденную адаптивность в сложных средах, обеспечивая твердую гарантию для инженерного строительства.
