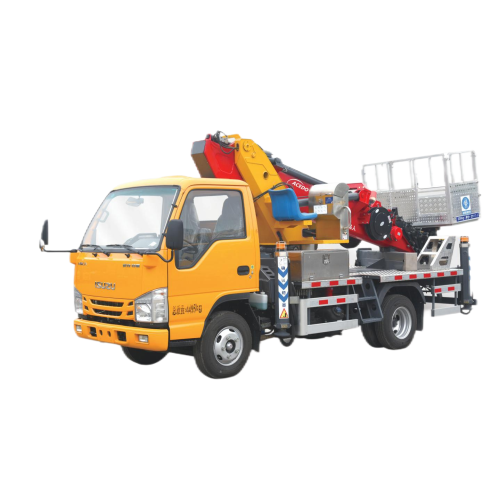

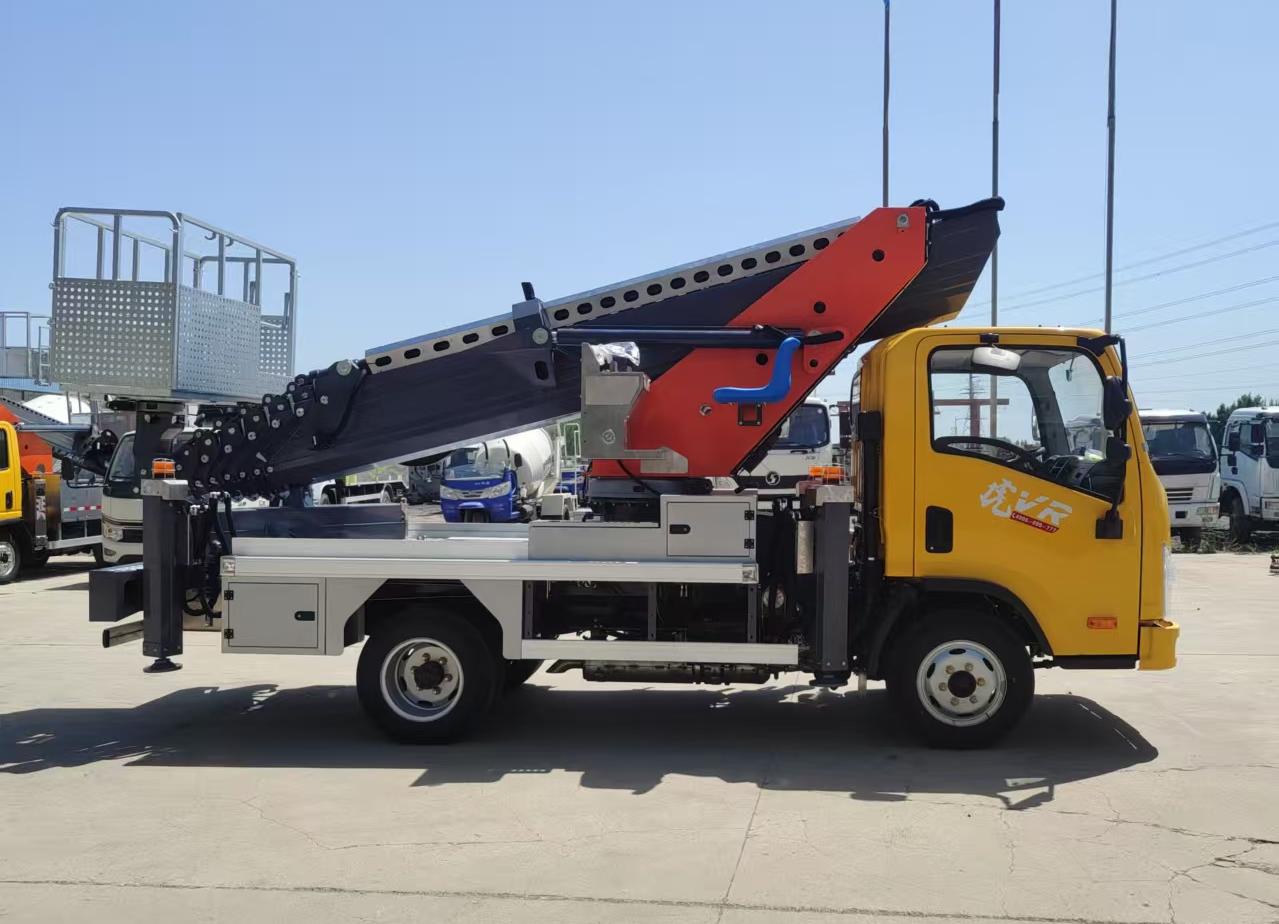

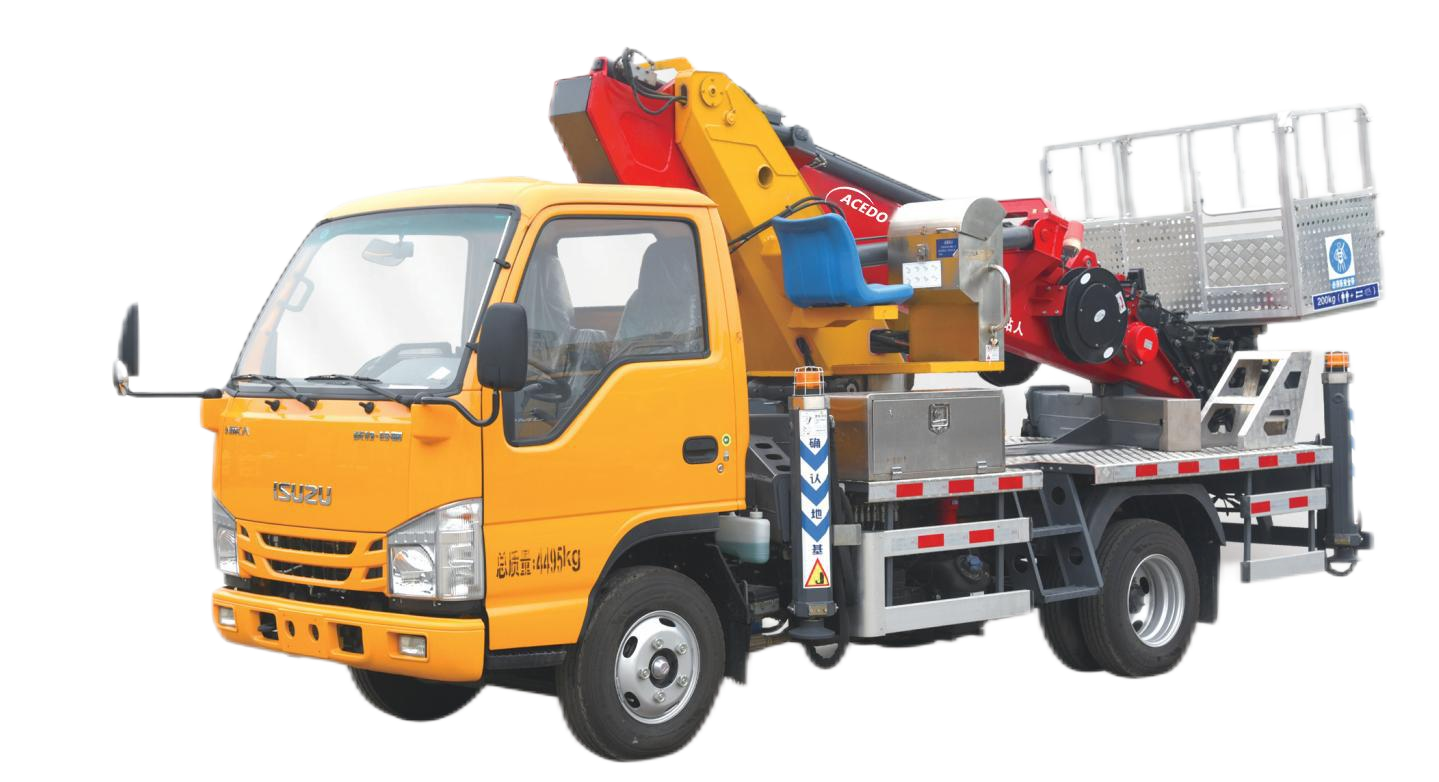

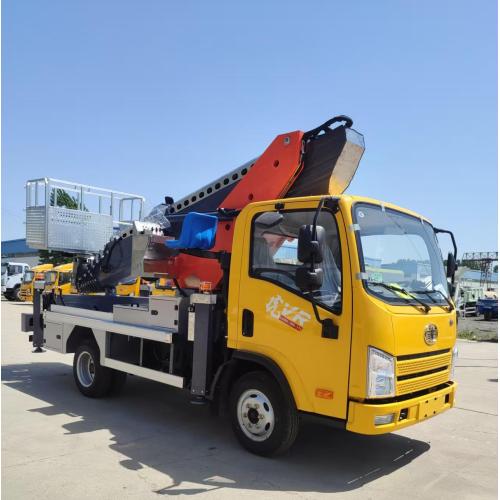

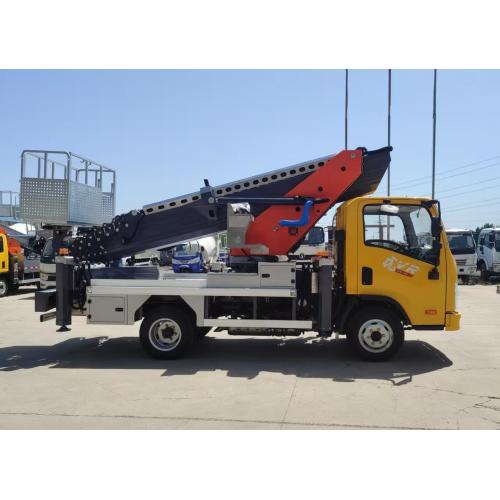

31M Aerial Work Platform
I. Основные технические параметры
· Общая длина: 5995 мм
· Общая ширина: 2060 мм
· Общая высота: 2780 мм
масса
· Вместимость места (включая водителя): 2 человека
· Общий вес автомобиля: 4495 кг
производительность
· Номинальная нагрузка рабочей платформы: 200 кг
· Максимальная рабочая высота: 31 метр
· Максимальный рабочий диапазон на максимальной высоте: 29,3 м
· Максимальный эксплуатационный диапазон: 78 °
· Максимальный рабочий диапазон рабочей высоты: 5 метров
· Пролет ног (полностью расширен): 4630 мм (поперечный) x 5,040 мм (продольный)
· Вращение рабочей платформы: ± 360 °
Процветающая операция
· Время повышения повышения бума
· Время снижения высоты бума: 50≤t≤60s
· Полное время расширения бума: 70≤t≤80 с
· Полное время втягивания бума: 60≤t≤70 с
· Скорость стрелы: 140≤T≤150 с/r
Операция разряда
· Горизонтальное время расширения ноги: 20≤t≤30 с
· Горизонтальная нога Время отказа: 15≤t≤25S
· Вертикальное время расширения ноги: 20≤t≤30 секунд
· Вертикальная нога Время отказа: 10≤t≤20 с
· Расширение ног и втягивание времени: 30≤t≤50 с
Параметры путешествия
Передний / задний выступ / задний расширение: 1 075 мм / 1800 мм / 308 мм
· Колесная база: 2800 мм
· Максимальная скорость движения: 100 км/ч
· Минимальный наземный просвет: 181 мм
· Подход/ угол вылета: 19 °/ 13 °
2. Описание конфигурации
Базовая плита
· Модель: шестиуровневое рулевое управление Gangneung Sundak
двигатель
· ГБ VI 122 л.с. Двигатель: максимальная мощность 90 кВт; 2 человека одноя кабина; Оснащен кондиционером и радио
Guardrail и Walkway
· Материалы: набор инструментов из нержавеющей стали, алюминиевая сплава, анти-скользкая дорожка, ограждение из нержавеющей стали
Система вывода мощности
· Режим работы: пневматический управление; Передаточный насос подключен непосредственно к ВОМ
Рабочая платформа
· Размер: 1600 × 700 × 1000 мм
· Номинальная нагрузка: 200 кг
· Тип: стальная платформа из двух человек (может быть расширена до 2 метров)
Структура процветания
· Тип: синхронно расширенный семибочный бум
Гидравлическая система
· Конфигурация шланга: внешний ролик (полное расширение итальянского)
Вращающийся механизм
· Поворот поворота: ± 360 ° непрерывное вращение
· Вращение рабочей платформы: ± 360 °
Стабильная поддержка
· Тип: передний v тип, задний тип V, регулируемый независимо
Система управления
· Поворот: гидравлический рычаг; Стандартный беспроводной пульт дистанционного управления
· Более низкий контроль: гидравлический рычаг; Оснащен экстренным электрическим гидравлическим насосом
Равновесная система
· Тип: система гидравлического баланса
Мы самостоятельно проектируем и производим следующие четыре основные категории продуктов: подъемный механизм: грузовик, складной бум и кран с прямым грузовиком, кран-паук, буровой кранов и быстрое эридирующий башен.
